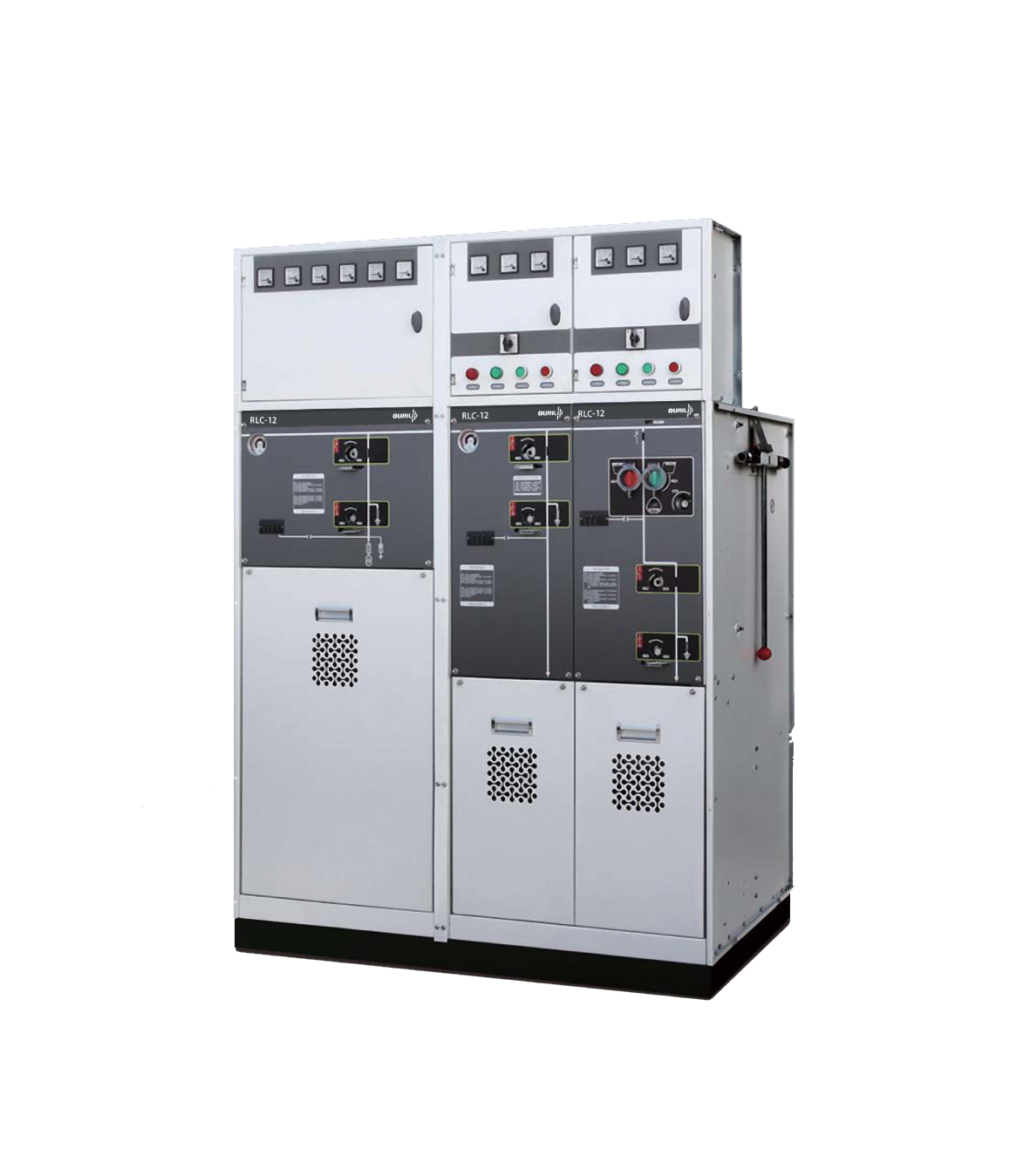

SF6气体绝缘环网柜RLC-12(C、V、F）
a.产品概述
随着城市化进程的加快和供电可靠性要求的不断提高，城市架空线路逐步向地下电缆线路改造，集中式户内开闭所逐步被分布式户外环网柜代替。SF6 气体绝缘环网柜以其不受凝露、污秽、高海拔、小动物及化学物质等外界环境影响和体积小、免维护等特点，在城市商业中心、工业集中区、机场、电气化铁路、地铁、高速公路等供电可靠性要求较高的配电系统中，得到了广泛的应用。它既可在户内或户外单独使用，也可集成于高低压预装式变电站内。RLC-12（C、V、F）型 SF6 气体绝缘环网柜 ( 以下简称充气柜 ) 是公司结合现有先进的生产设备和制造技术，精心研发的最新一代充气柜，相比现有的同类产品，它的外形更加美观，机械联锁更加成熟可靠，气箱内部的电场分布更加均匀等诸多优点。
b.结构特点
安全的全绝缘、全密封设计RLC-12（C、V、F）型充气柜是将一次回路主元件装在密封的不锈钢箱体中，内部充低压力的 SF6气体作为绝缘介质，进出线端可通过电缆插拔头实现电缆连接，从而确保环网柜全绝缘全密封，不受外界环境影响，气箱的防护等级达到 IP67，气箱外零部件经特殊设计和表面处理，具备抗凝露和短时抗洪水功能
c.技术参数
|
项目 |
单位 |
负荷开关单元 |
组合电器单元 |
断路器单元 |
|
|
额定电压 |
kV |
12 |
12 |
12 |
|
|
额定频率 |
Hz |
50 |
50 |
50 |
|
|
额定电流 |
A |
630 |
125 |
630 |
|
|
1min工频耐压 |
相间、相对地 |
kV |
42 |
42 |
42 |
|
隔离端口 |
kV |
48 |
48 |
48 |
|
|
雷电冲击耐压 |
相间、相对地 |
kV |
75 |
75 |
75 |
|
隔离端口 |
kV |
85 |
85 |
85 |
|
|
辅助回路和控制回路工频耐电压 |
kV |
2 |
2 |
2 |
|
|
额定短时耐受电流 |
kA |
25 |
- |
25 |
|
|
额定短路持续时间 |
s |
4 |
- |
4 |
|
|
额定峰值耐受电流 |
kA |
63 |
- |
63 |
|
|
额定短路开断电流 |
kA |
|
31.5 |
20 |
|
|
额定短路关合电流 |
kA |
63 |
80 |
63 |
|
|
额定转移电流 |
A |
- |
1500 |
- |
|
|
额定有功负载开断电流 |
A |
630 |
- |
630 |
|
|
额定闭环开断电流 |
A |
630 |
- |
630 |
|
|
额定电缆充电开断电流 |
A |
10 |
- |
15 |
|
|
机械寿命 |
负荷开关 / 断路器 |
次 |
5000 |
5000 |
10000 |
|
隔离开关 / 接地开关 |
3000 |
3000 |
3000 |
||
|
回路电阻 |
μΩ |
≤150 |
- |
≤150 |
|
|
额定充气压力 |
bar |
1.35 |
|||
|
SF6气体年漏气率 |
%/年 |
≤0.1% |
|||
|
防护等级 |
气箱IP67，柜体IP4X |
||||
