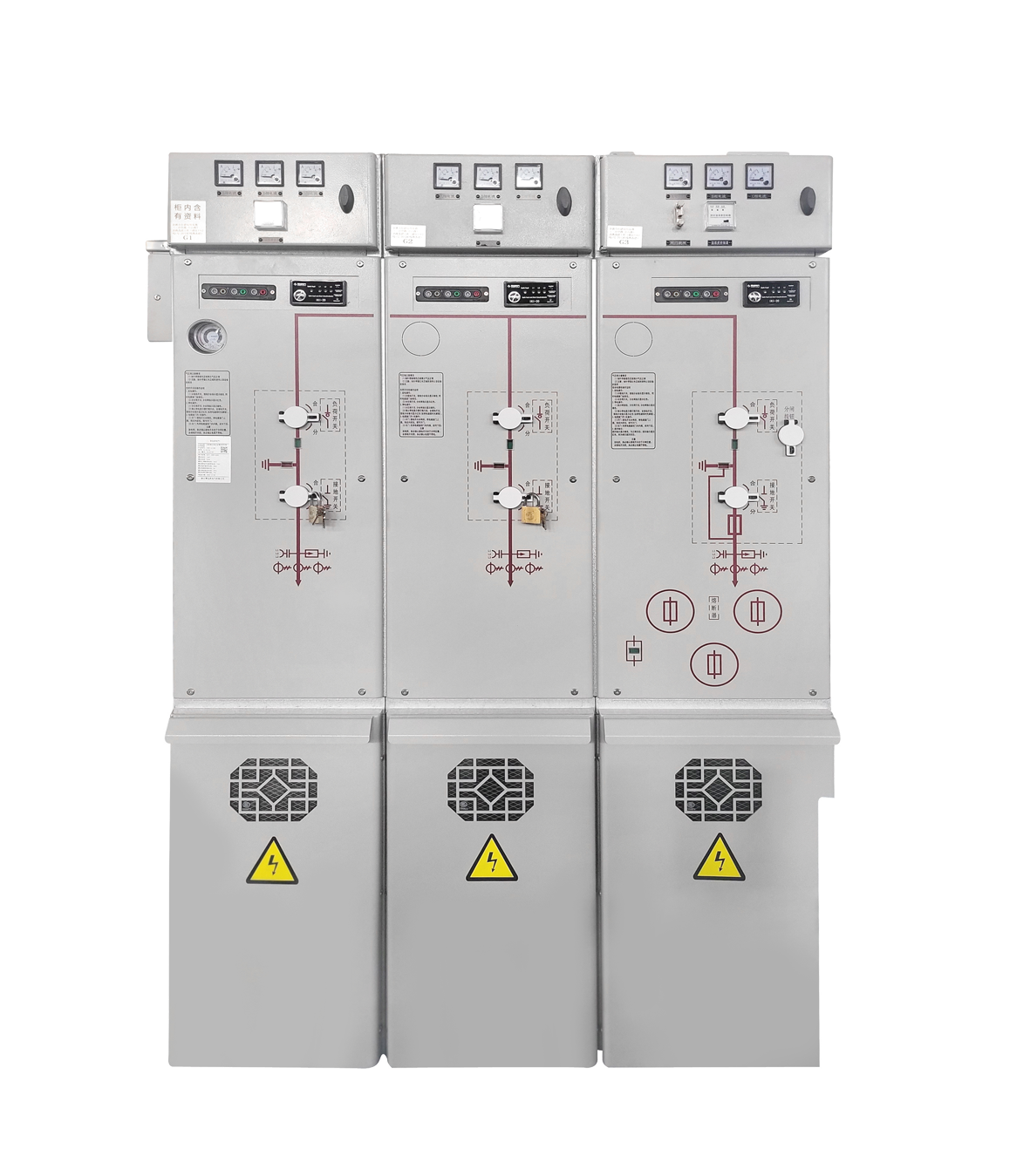

环保气体全绝缘环网柜RLA-12
a.产品概述
RLA-12 型环保气体全绝缘环网柜是我公司根据电力行业发展趋势及总结多年来从事配电网络现场服务和设计施工的经验立足为我国配电网络提供优良、环保产品在消化吸收国内外技术和设计理念的基础上自主开发的环保型开关设备。该产品具有设计合理、供电可靠、结构紧凑、安装方便、操作灵活、 体积小、性价比高等优良性能适用于三相交流50Hz 额定电压12kV 的配电系统；特别适用于小型二次 配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。
适合场所：智能电网、城市配电、建筑楼宇、工业企业等负荷中心的配电站及箱式幵闭所等。
技术特色：在概念、思路上秉承绿色、环保的设计理念。
市场前景：无或少 SF6 开关设备是将来的技术发展趋势。
b.结构特点
1.环保型环网柜采用全封闭式结构，将全部导电部件封闭在气箱当中，既能避免外界环境因素的影响，又能提高运行可靠性，使其具备免维护(或少维护)的功能，同时还能符合体积小型化要求;以上这些要求非常适合环网柜产品的大力推广
2.环保型气体绝缘环网柜采用的是干燥空气、氮气等，这些气体的泄露对外界环境不会造成任何影响。无需进行任何回收处理
3.环网柜的开关采用三工位(隔离+接地)+真空灭弧室，该结构是目前技术最成熟的配置方式，特别适合目前电网运行维护需求
c.主要技术参数
|
项目 |
单位 |
断路器单元 |
负荷开关单元 |
|
|
额定电压 |
kV |
12 |
12 |
|
|
额定频率 |
Hz |
50 |
50 |
|
|
额定电流 |
A |
630 |
630 |
|
|
1min工频耐压 |
相间、相对地 |
kV |
42 |
45 |
|
隔离端口 |
kV |
48 |
48 |
|
|
雷电冲击耐压 |
相间、相对地 |
kV |
75 |
75 |
|
隔离端口 |
kV |
85 |
85 |
|
|
额定短路耐受电流及持续时间 |
主回路 |
kA |
20/4s |
20/4s |
|
接地回路 |
kA |
17.4/2s |
17.4/2s |
|
|
额定峰值耐受电流 |
主回路 |
kA |
50 |
50 |
|
接地回路 |
kA |
43.5 |
43.5 |
|
|
额定短路关合电流（峰值） |
kA |
50 |
50 |
|
|
额定短路开断电流 |
kA |
20 |
/ |
|
|
额定短路开断电流开断次数 |
次 |
30 |
/ |
|
|
额定操作顺序 |
|
O-0.35-CO 180S-CO |
/ |
|
|
额定电路（线路充电开断试验 |
|
C2级 |
/ |
|
|
异相接地故障开断电流 |
KA |
17.4 |
/ |
|
|
额定有功负荷开断电流 |
A |
/ |
630 |
|
|
额定无功负荷开断电流 |
A |
/ |
630 |
|
|
额定电缆充电开断试验 |
A |
/ |
10 |
|
|
5%额定有功负荷开断电流 |
A |
/ |
31.5 |
|
|
接地开关关合次数 |
|
5 |
||
|
回路电阻 |
uΩ |
≤140 |
||
|
额定气体压力（20℃表压） |
MPa |
0.02 |
||
|
机械寿命 |
真空开关 |
次 |
10000 |
|
|
隔离开关 |
3000 |
|||
|
接地开关 |
3000 |
|||
|
防护等级 |
外壳 |
IP4X |
||
|
气箱体 |
IP67 |
|||
|
操作电源 |
V |
AC220/DC220/DC110/DC48/DC24 |
||
|
额定年漏气率 |
% |
≤0.1 |
||
|
柜体尺寸（单回路） |
mm |
420×822×1420 |
||
|
耐受内部电弧故障 |
kA/s |
20/0.5 |
||
|
干燥空气内水分含量 |
ppm |
≤150 |
||
