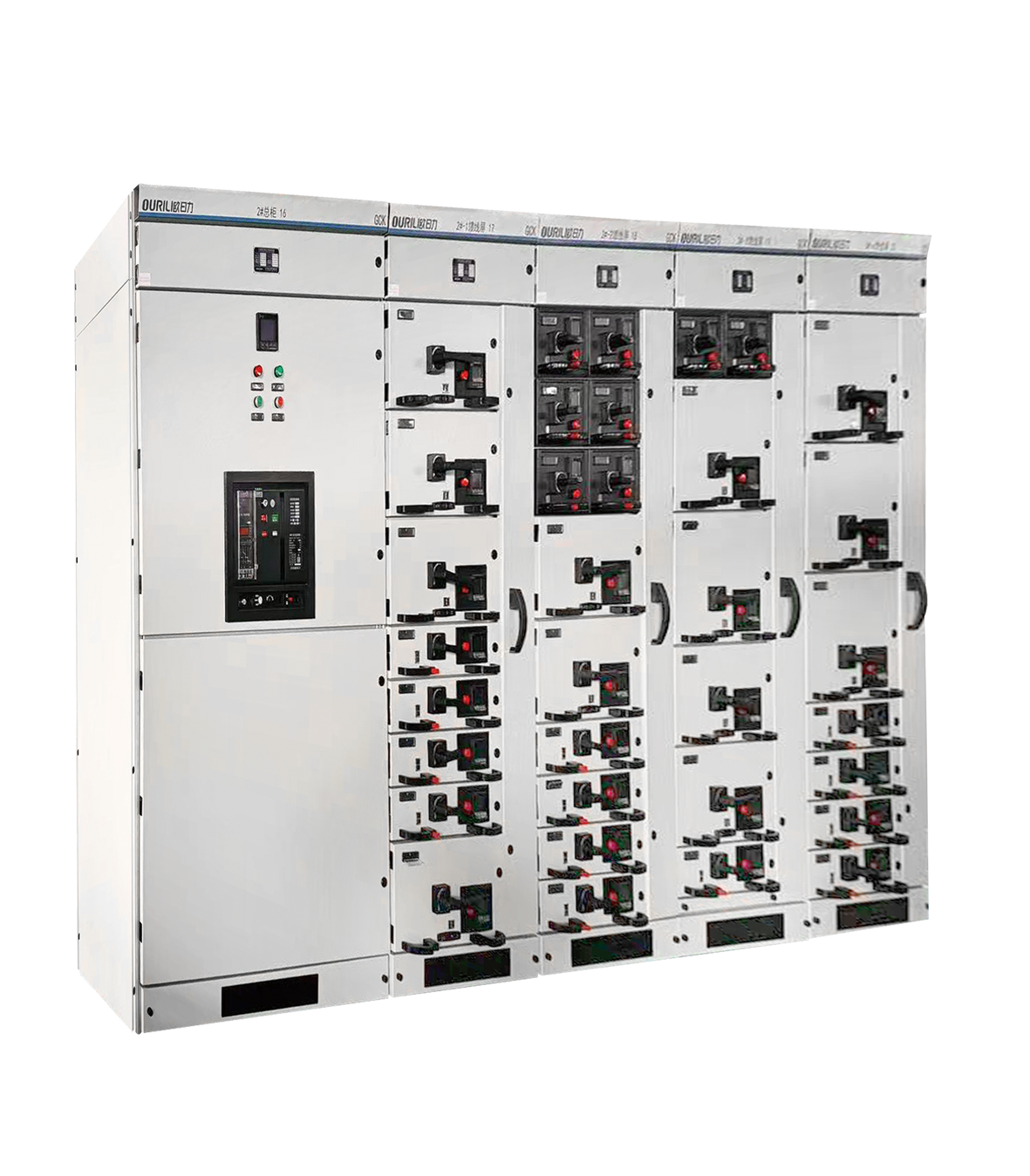

低压抽出式开关柜 GCK

a.产品概述
GCK低压抽出式开关柜（以下简称开关柜）是一种用标准摸件优工厂组装的组合式低压开关柜。本产品适用于三相交流50Hz、60Hz，额定电压660V，额定电流4000A及以下的三相四线制及三相五线制电力系统。适用于发电厂、变电站、工矿企业、大楼宾馆、机场、码头等电力用户和电力系统作为接受和分配电能之用。 本产品符合IEC439-1《低压成套开关设备和控制设备》、GB7251.1-1999《低压成套开关设备》、JB/T9661-1999《低压抽出式成套开关设备》等标准。


b.结构特点
1.开关柜柜架采用C型型钢拼装而成，零部件按模数化设计，通用系数高，安装模数孔为E=25mm；
2. 柜门、侧板、顶盖、后门等部件采用静电环氧粉末喷涂，柜内各安装梁、板、支件采用敷铝锌板加工，柜体具有良好的防腐蚀功能和牢靠的机械强度；
3. 开关柜可分为电缆室、功能单元室、母线室，各单元室的功能相对独立，并进行严格的分隔；
4. 水平母线位于柜体顶部，垂直母线室位于柜体左侧中部的垂直母线盒内，抽屉单元位于柜体前部，具有抽出和推入灵活，互换性好、机械强度高的特点；
5. 设备紧凑，以较小的空间容纳较多的功能单元；
6. 功能单元室具有分、合等位置的明显标志，并设有完整的机械联锁。


c.产品技术参数
