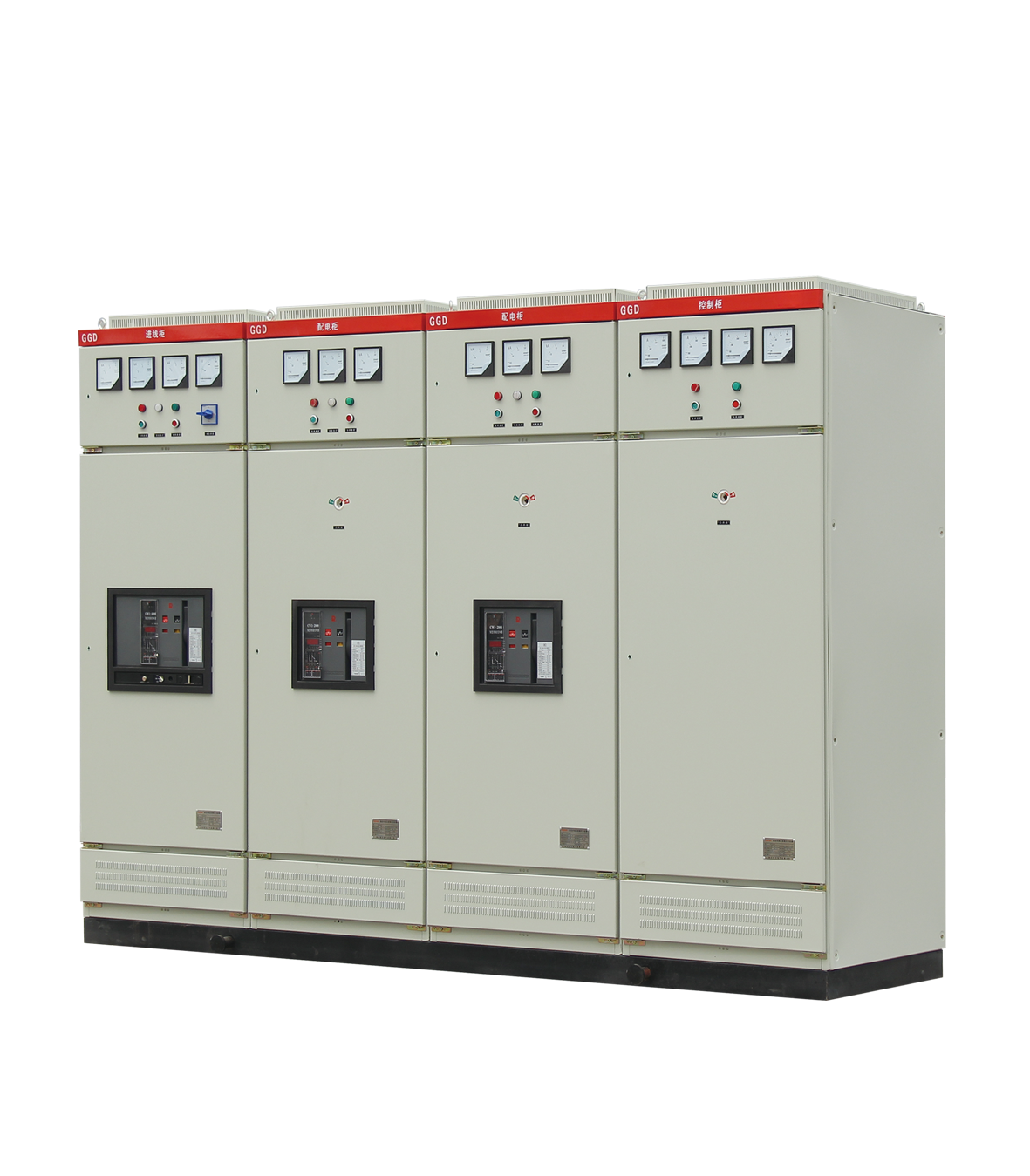

低压开关柜GGD
GGD型交流低压配电柜适用于交流50（60）Hz。额定工作电压380V~660V，额定电流在4000A及以下的电力系统中，作为受电和分配电能与控制之用。被广泛应用于变电所、发电厂、工矿企业、学校、机场和高层建筑的动力、照明和控制系统。产品符合GB/T 7251.12-2013、IEC61439-2:2011等标准。
a.产品概述
GGD型交流低压配电柜适用于交流50（60）Hz。额定工作电压380V~660V，额定电流在4000A及以下的电力系统中，作为受电和分配电能与控制之用。被广泛应用于变电所、发电厂、工矿企业、学校、机场和高层建筑的动力、照明和控制系统。产品符合GB/T 7251.12-2013、IEC61439-2:2011等标准。
b.结构特点
1.柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成；
2.设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，使密封的柜体自下而上形成一个自然通风道，达到散热的目的；
3.在大电流运行中，为防止涡流的产生，母线框、绝缘子安装支架及侧横梁采用不锈钢；
4.采用黄金分割比的方法设计柜体外形，柜体按E=20mm模数安装孔设计，通用系数高。柜门转轴式活动铰链与柜架相连,安装、拆卸方便；
5.门的折边处均嵌有橡胶条，能防止门与柜体直接碰撞，也提高了门的防护等级；
6.装有电器元件的仪表门及柜内的安装件与构架形成完整的接地保护电路，保持了电气连续性；
7.柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
C．主要技术参数
|
序号 |
项目 |
单位 |
参数 |
|
|
1 |
主电路额定电压 |
V |
AC380、660 |
|
|
2 |
辅助电路额定电压 |
V |
AC220、380，DC110、220 |
|
|
3 |
额定绝缘电压 |
V |
AC660 |
|
|
4 |
额定频率 |
Hz |
50(60) |
|
|
5 |
额定电流 |
A |
≤4000 |
|
|
6 |
母线额定短时耐受电流 |
kA/1s |
15、30、50、80 |
|
|
7 |
母线额定峰值耐受电流 |
kA |
30、63、105、176 |
|
|
8 |
工频试验电压 |
主电路 |
V/1min |
2500 |
|
辅助电路 |
||||
|
9 |
母线 |
三相四线制 |
|
A、B、C、PEN |
|
三相五线制 |
|
A、B、C、PE、N |
||
|
10 |
防护等级 |
|
IP30 |
|
