框架断路器
产品概述

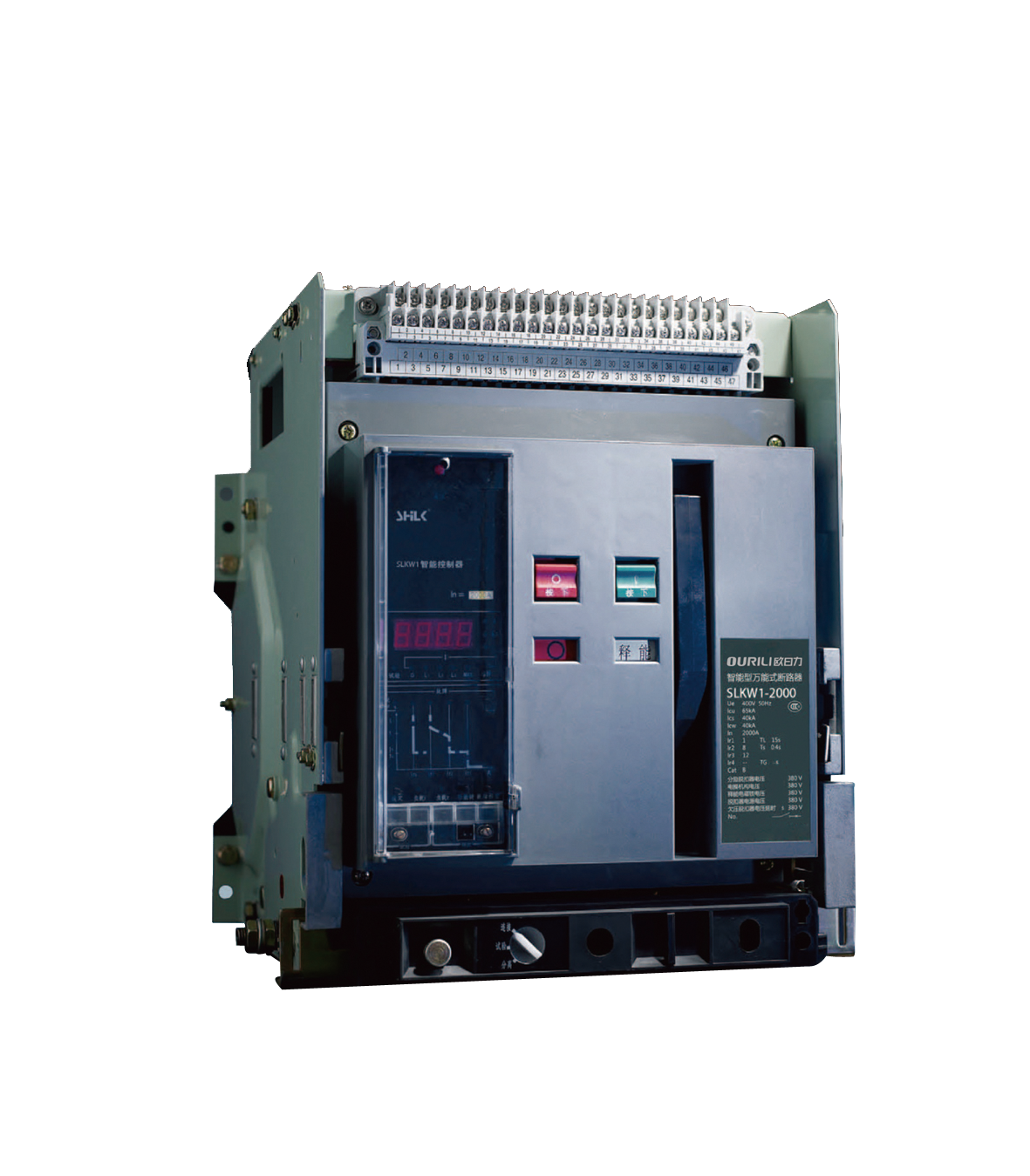

SLKW1系列智能型万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。额定电流6300A及以下的断路器，还可作电动机不频繁起动之用。
●交流额定电流630~6300A
●短路分断能力80kA~120kA(有效值)
●额定工作电压AC690V及以下
●具有3极和4极
●抽屉式和固定式
●可倒进线安装
●多种智能控制器，提供不同功能
●具有隔离功能，符号为“ 1×”
●执行IEC60947-2、GB14048.2标准
●本断路器获国家强制性产品认证"CCC"标志
正常工作及安装条件
●周围空气温度为-5℃~+40℃(船用断路器为+45℃),且24h的平均值不超过+35℃(船用断路
器为+40℃);
●安装地点的海拔不超过2000m;
●安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度，
例如：20℃时达90%,对由于温度变化产生的凝露，应采取特殊的措施。
●污染等级为3级；
●断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为IV,其余辅助电路、控制电
路安装类别为Ⅲ。
●船用和湿热带型断路器能耐受潮湿空气、盐雾及霉菌的影响；
●船用型断路器在受到船舶正常振动时能可靠工作；
●断路器应按使用说明书安装要求安装。断路器的垂直倾斜度不超过5°,船用断路器不超过22.5°;
●断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
●断路器安装在柜体小室内，且加装门框，防护等级达IP40。
主要技术参数
|
断路器的额定电流表 |
|
|
壳架等级额定电流 Inm(A) |
额定电流 In(A) |
|
2000 |
400、630、800、1000、1250、1600、2000 |
|
3200 |
2000、2500、2900、3200 |
|
4000 |
3200、3600、4000 |
|
6300 |
4000、5000、6300 |
|
断路器的额定短路分断能力及短时耐受电流表，断路器飞弧距离为“零”（即断路器外无飞弧） |
|||||
|
壳架等级额定电流 Inm(A) |
|
2000 |
3200 |
4000 |
6300 |
|
额定极限短路分断能力 |
400V |
80 |
100 |
100 |
120 |
|
Icu(kA)o-co |
690V |
50 |
65 |
65 |
85 |
|
额定短路接通能力 |
400V |
176/0.2 |
220/0.2 |
220/0.2 |
264/0.2 |
|
n×Icu(kA)/cosΦ |
690V |
105/0.25 |
143/0.2 |
143/0.2 |
187/0.2 |
|
额定运行短路分断能力 |
400V |
50 |
65 |
65 |
100 |
|
Ics(kA)o-co-co |
690V |
40 |
50 |
50 |
75 |
|
额定短时耐受电流 Icw |
400V |
50 |
65 |
65/80(MCR) |
85/100(MCR) |
|
(kA)1s延时 0.4s，o-co |
690V |
40 |
50 |
50/65(MCR) |
65/75(MCR) |
注：表中分断能力上下进线相同
|
断路器的最大耗损功率为360W，断路器在不同环境温度下额定持续电流变动表 |
|||||||
|
环境温度℃ |
额定电流 |
||||||
|
|
400A |
630A |
800A |
1000A |
1250A |
1600A |
2000A |
|
40 |
400A |
630A |
800A |
1000A |
1250A |
1600A |
2000A |
|
50 |
400A |
630A |
800A |
1000A |
1250A |
1550A |
1900A |
|
60 |
400A |
630A |
800A |
1000A |
1250A |
1550A |
1800A |
注：2500A及以上降容系数为0.9，其中6300A中的4000A不降容
|
控制器的整定值Ir(I/n)及误差表 |
||||||
|
长延时Ir1 |
短延时 |
瞬时 |
接地故障 |
|||
|
Ir2 |
误差 |
Ir3 |
误差 |
Ir4 |
误差 |
|
|
(0.4-1)In |
(0.4-15)In |
±10% |
In-50kA(Inm=2000A) |
±15% |
Inm=2000~4000A |
±10% |
注：当同时具有(要求)三段保护时，整定值不能交叉
|
长延时过电流保护反时限动作特性I²T₁=(1.5Ir1)²T,其(1.05~2.0)Ir1的动作时间表，其时间误差为±15% |
||||||||
|
1.05Ir1 |
1.3Ir1 |
1.5Ir1整定时间s |
15 |
30 |
60 |
120 |
240 |
480 |
|
>2h不动作 |
<1h动作 |
2.0Ir1动作时间s |
8.4 |
16.9 |
33.7 |
67.5 |
135 |
270 |
注 ：T- 长延时1.5Ir1的整定时间，T- 长延时的动作时间。
|
短延时过电流保护特性短延时过电流保护为定时限，如要求低倍数为反时限时，其特性按： fTs=(8Ir1)'ts,ts为一般延时设计时间；当过载电流>8Ir1时，自动转换为定时限特性，其定时限特性表。时限误差为±15% |
|||||||
|
延时时间(s) |
可返回时间(s) |
||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.06 |
0.14 |
0.23 |
0.35 |
