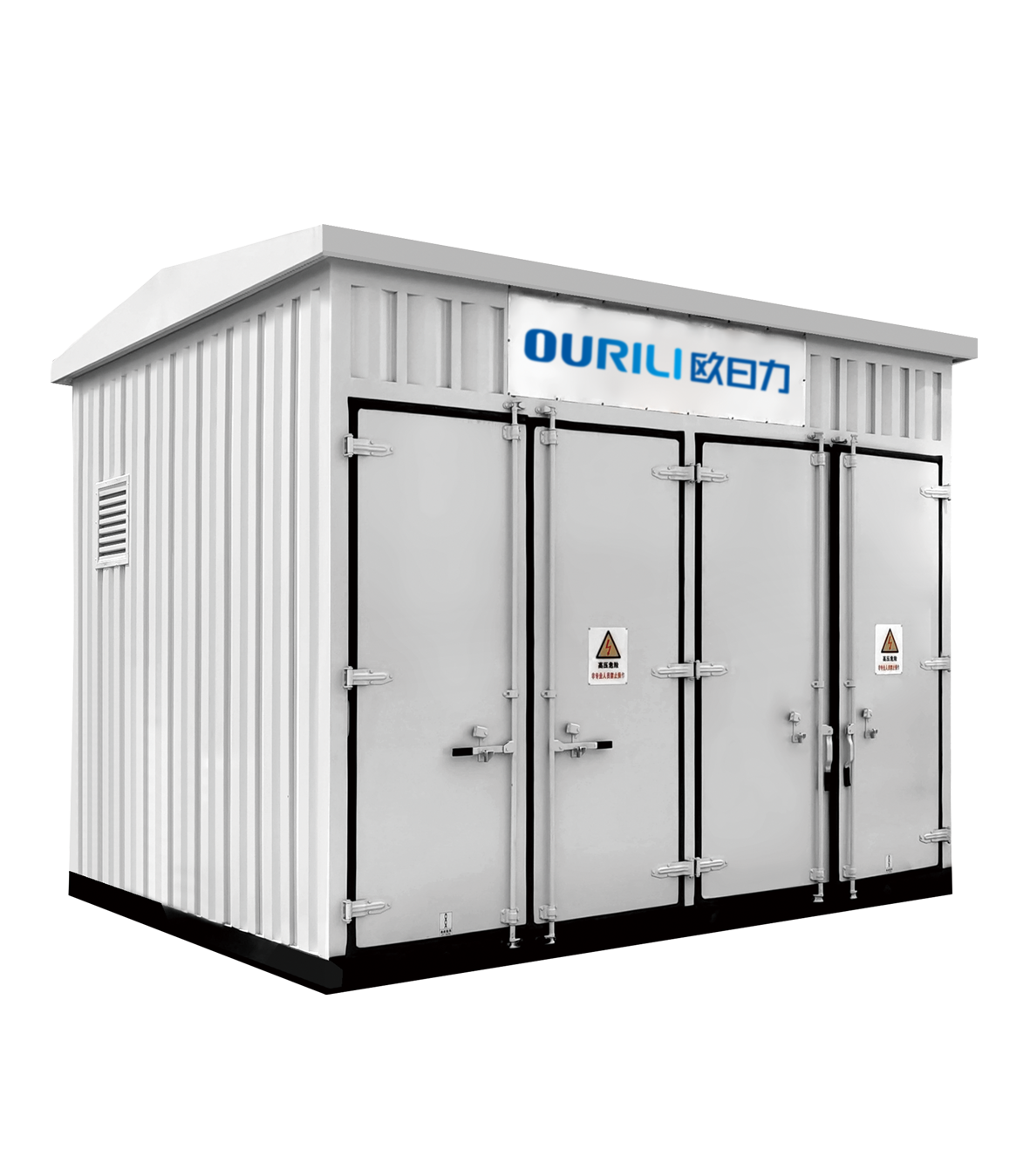

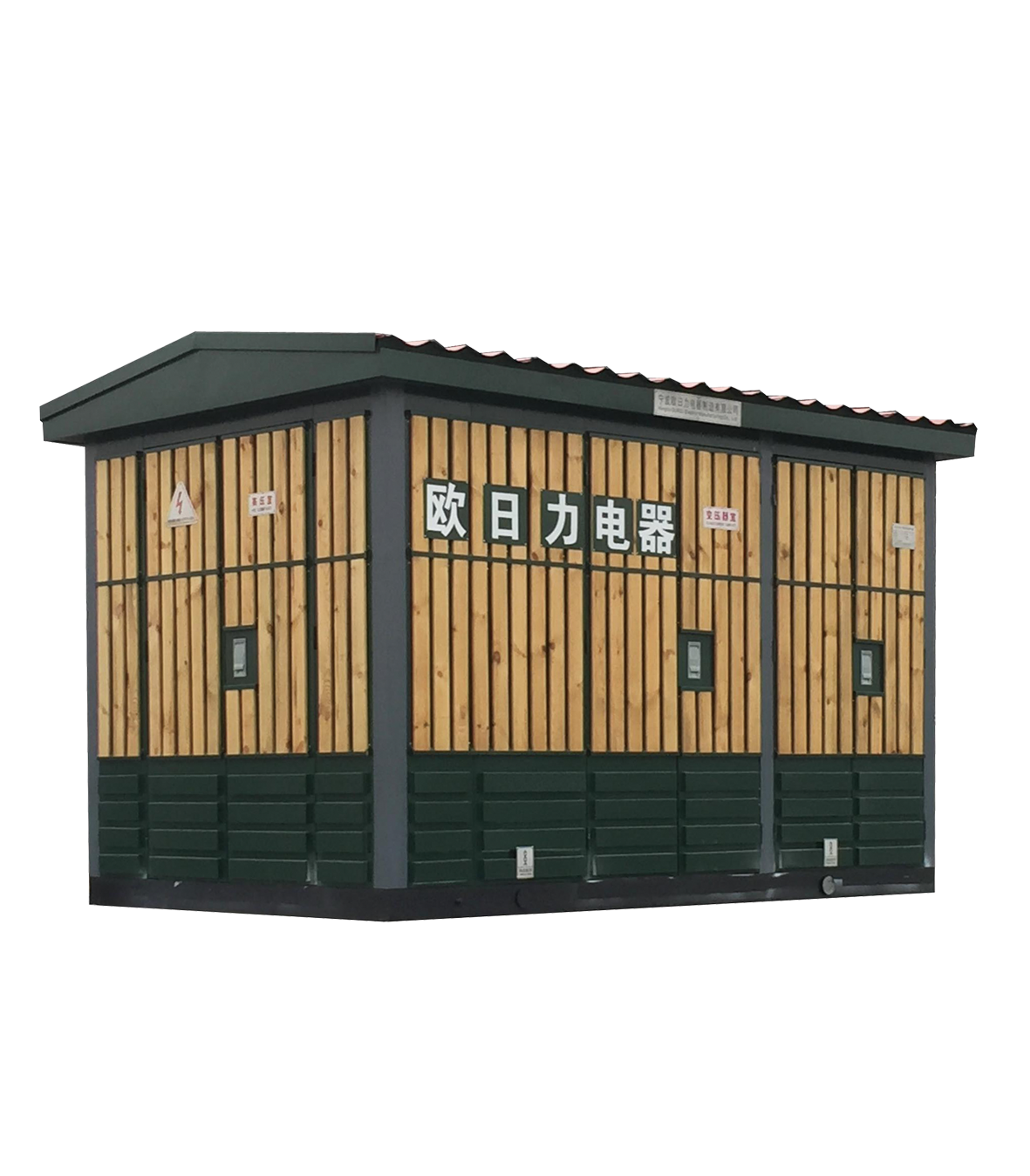

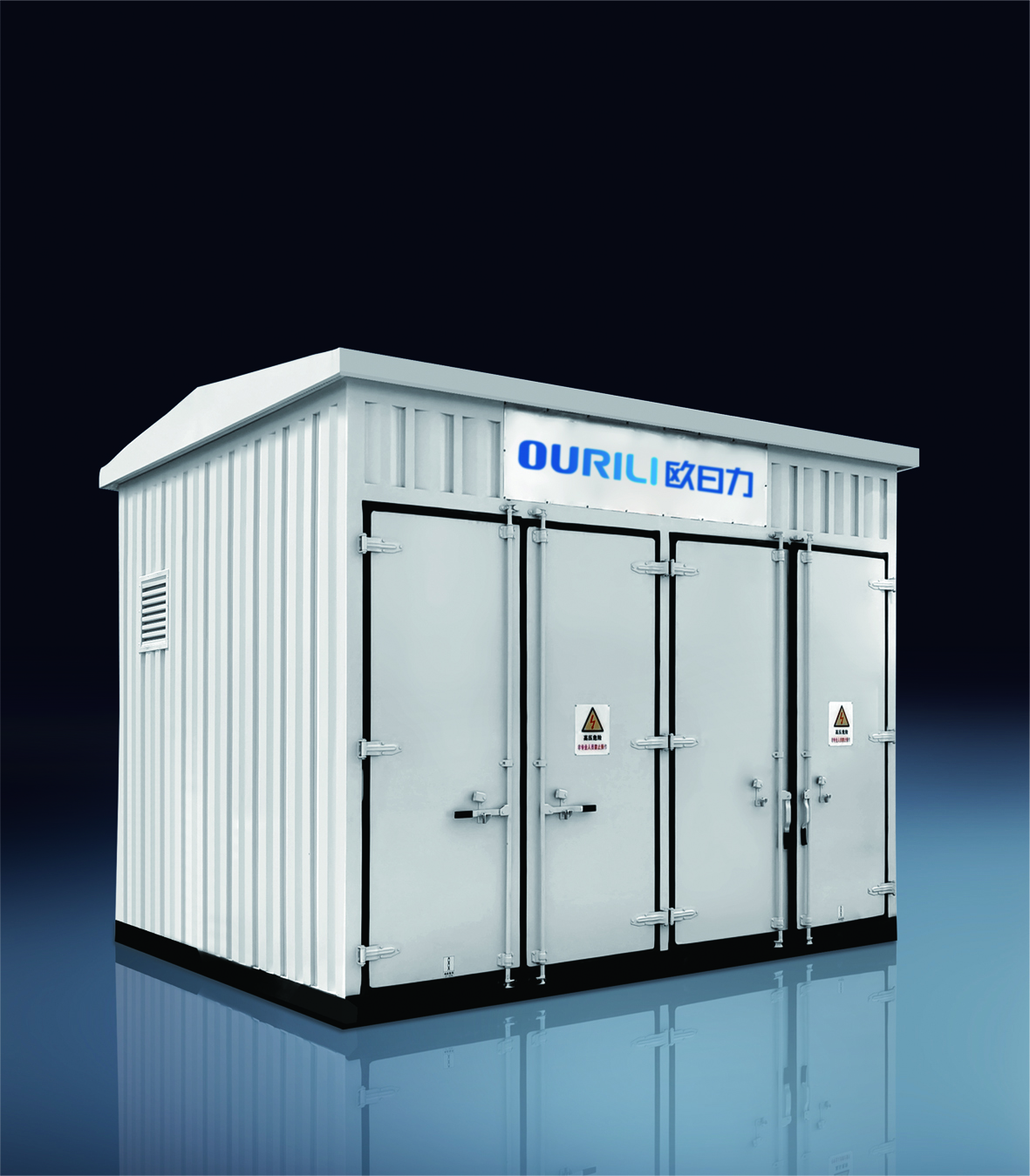

箱式变电站YB-12、YB-24

a.产品概述

YB-12/0.4、YB-24/0.4型高压/低压预装箱式变电站（高压/低压预装式变电站）是将高压开关设备、变压器和低压开关设备三部分组合在一起作为一种简单、经 济可靠、可移动的配电装置。适用于城市公用配电、住宅小区、高层建筑、工矿、油田、机场、码头及临时用电等场所，作为动力、照明的电能接受和分配，也适用于环 网配电系统及放射式电网的终端供电。产品符合GB/T 17467-2010《高压/低压预装式变电站》、DL/T537-2002《高压/低压预装箱式变电站选用导则》等标准。


b.结构特点

▪ 该产品为框架结构，框架整体用槽钢、角钢焊接而成，四周及箱顶采用铝合金板、不锈钢板、非金属等多种防腐性能优良的材料加工，并涂以专用漆层，使之具有整体机械强度高和防腐蚀性能好、防止小动物进入等优点；

▪ 箱顶采用双层，斜顶结构，具有隔热性好及不易积水、漏水、渗水等优点。箱顶檐下四周都有散热孔，增加了箱内通风性能，提高了箱内高、低压设备运行的稳定性；

▪ 箱内用钢板隔成三个相对独立的小室，即高压室、变压室和低压室，三室一般成品字型或目字型布置，也可按用户要求布置；

▪ 高、低压室防护等级不低于IP33D，变压器室防护等级不低于IP23D；

▪ 高压侧一般采用真空断路器、负荷开关进行保护，变压器可选择油浸式变压器、全密封油浸式变压器、干式变压器，低压侧一般按用户的需要组成供电方案,也可根据用户要求提供计量装置和自动无功补偿装置；

▪ 该产品保护性能完善，防误联锁功能齐全。


c.主要技术参数
