真空断路器

ORLV1(VS1)-12 以下简称ORLV1-12 型户内高压真空断路器，是三相交流50Hz, 额定电压为7.2~12千伏户内高压开关设备。断路器符合我国国家标准GB1984-2003《交流高压断路器》、 JB3855-1996《3.6~40.5kV 户内交流高压真空断路器》、DL403-91《10-35KV 户内高压真空断路器订货技术条件》和相关的IEC60694、IEC62271-100 标准要求，并具有可靠的联锁功能.ORLV1-12 型户内高压真空断路器可进行频繁的操作，具有多次开断和快速重合闸的能力.

ORLV1(VS1)-12 以下简称ORLV1-12 型户内高压真空断路器，是三相交流50Hz, 额定电压为7.2~12千伏户内高压开关设备。断路器符合我国国家标准GB1984-2003《交流高压断路器》、 JB3855-1996《3.6~40.5kV 户内交流高压真空断路器》、DL403-91《10-35KV 户内高压真空断路器订货技术条件》和相关的IEC60694、IEC62271-100 标准要求，并具有可靠的联锁功能.
ORLV1-12 型户内高压真空断路器可进行频繁的操作，具有多次开断和快速重合闸的能力.
ORLV1-12 型户内高压真空断路器设计成前后分装结构，既可以作为固定安装的单元，也可与底盘车配装作单独手车使用。(见图1)

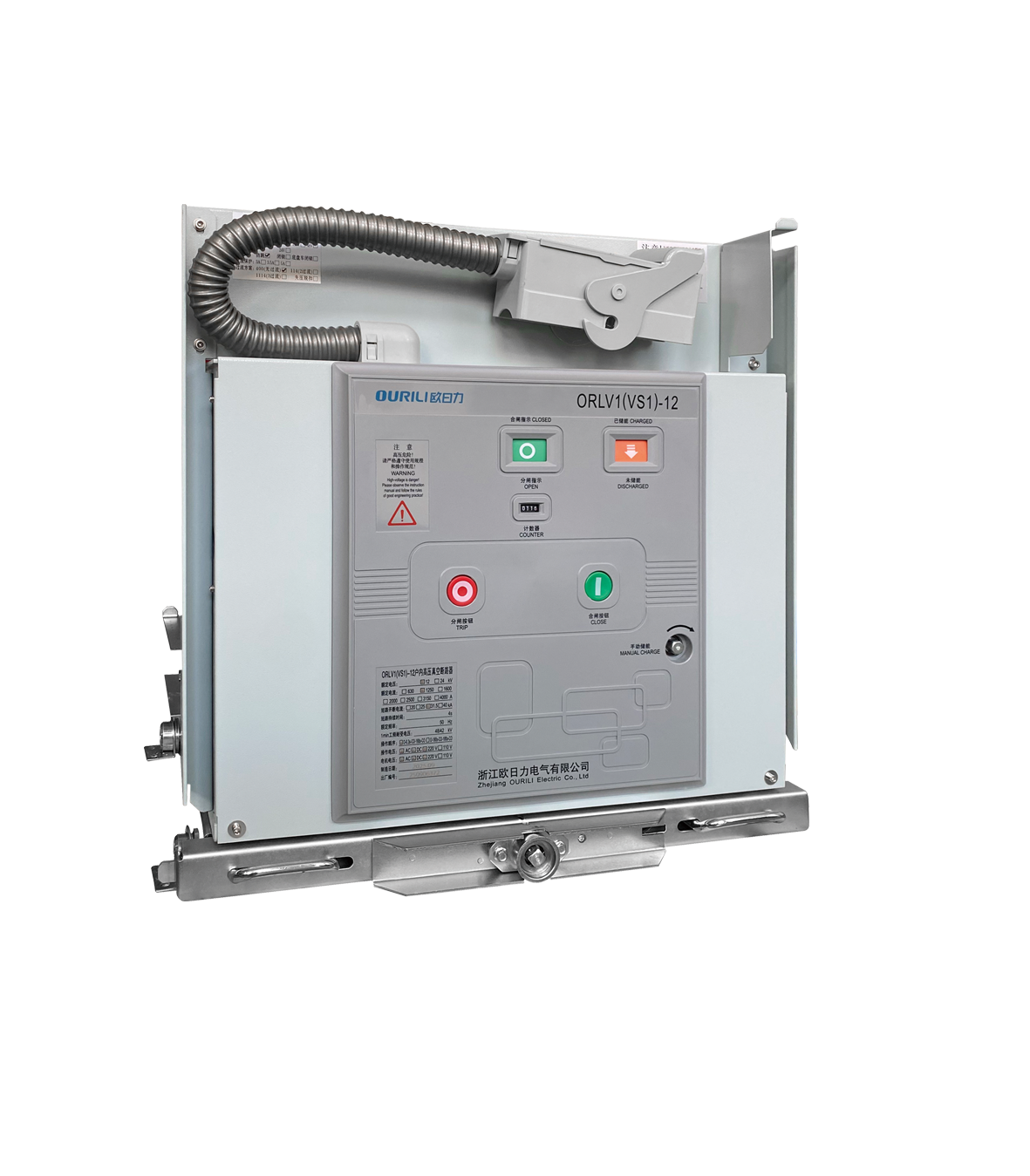

图 1ORLV1-12 型户内高压真空断路器外形图

1.1产品型号及含义

ORL V 1 12 / 只 □

一额定短路开断电流KV

额定电流A ——额定电压kV

— 产品设计序号

— —户内真空断路器

— —企业代号

1.2技术数据

1.2.1断路器的技术数据

a) 断路器主要技术参数(见表1)

表1

断路器型号	ORLV1-12/□□
额定电压	12kV
额定频率	50Hz
额定雷电冲击试验电压/断口	75/85KV(峰值)
额定1min工频耐授电压/断口	42/48KV(有效值)
额定操作顺序	O-t-CO-t1-CO
额定电流	630、1250	1250、1600、2000、2500	1250、1600、 2000、2500、3150
额定开断电流kA	20/25	31.5	40
额定短路关合电流(峰值)kA	50/63	80	100
额定短路持续时间S	4	4	4
开断次数	100	50	30
机械寿命	20000	20000	20000

*注：20kA、25kA、31.5kA,t=0.35、t¹=180S 40kA,t=180S.t=180S
b) 断路器机械特性参数(表2)

表2

序号	名称	单位	数据
1	触头开距	mm	11±1
2	超行程		3.5±0.5
3	三相分、合闸不同期性	ms	≤2
4	合闸触头弹跳时间	ms	≤2
5	合闸出头接触压力	N	20kV	25kV	31.5kV	40KV
			2000±200	2400±200	3100±200	4750±250
6	平均分闸速度	m/s	0.9~1.2
7	平均合闸速度		0.5~0.8

c) 分合动作时间

合闸时间，≤100ms

分闸时间，≤50ms

燃瓜时间，≤15ms

开断时间，≤65ms

1.2.2脱扣器与闭锁电磁铁的技术数据(表3)

表3

设备名称	功率W	操作电压V
分闸脱扣器TQ	368	AC/DC 220/110□ AC/DC 48/24□
合闸脱扣器 H Q	368
闭锁电磁铁Y1	4.8
过电流脱扣器Y7(Y8.Y9)		·
